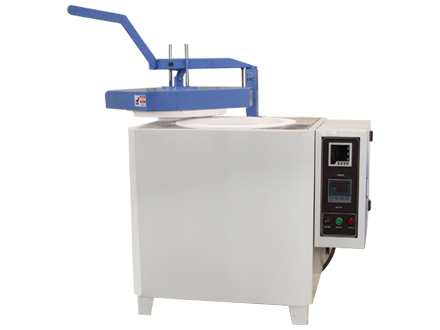

1200℃小型实验坩埚炉：实验用小型井式电阻炉
1200℃小型实验坩埚炉是一种专为实验室设计的高温井式电阻炉,该小型井式电阻炉采用圆筒形立式结构,炉膛内部可放置坩埚,适用于小批量样品的高温处理。设备具备升温快、温控精度高、操作简便等特点,广泛应用于高校、科研院所、工矿企业的材料制备与热处理实验。
主要用途
煅烧高纯度化合物
陶瓷材料的烧结与退火
金属样品的热处理
半导体晶片的扩散与退火
惰性气氛或真空环境下的材料实验
工作原理
设备采用电阻丝加热方式,通过PID程序控温系统调节炉膛温度。炉膛采用氧化铝多晶体纤维材料,具备良好的保温性能。热电偶实时监测温度,反馈至控制系统,实现高精度恒温控制。
主要技术参数
| 电炉名称 | 1200℃小型实验坩埚炉 |
| 电炉型号 | STR CMS2422-12 |
| 电炉结构 | 井式、顶部开盖 |
| 额定温度 | 1200℃ |
| 工作温度 | ≤1100℃ |
| 控温精度 | ±1℃ |
| 升温速率 | 建议 ≤10~20℃/min |
| 加热元件 | 0Cr27A17Mo2高电阻电热合金丝 |
| 控温方式 | PID程序控制(50段可编程) |
| 炉膛尺寸 | Φ240×220mm(10L) |
| 额定功率 | 3.5KW(220V)/ 6.5KW(380V) |
| 热电偶类型 | K型 |
| 炉壳结构 | 双层壳体+风冷系统 |
| 坩埚选择 | 客户自备 |
结构特点
炉膛材料:采用轻质氧化铝多晶体纤维,升温快、能耗低、寿命长
加热方式:内嵌式电阻丝环形加热,温场均匀
炉壳设计:双层结构,表面温度低,配备风冷系统
密封结构:上开式炉盖,密封良好,可通气氛或抽真空(部分型号)
控制系统:PID智能控温仪,支持多段程序设定,具备断偶、超温保护功能
使用注意事项
1、初次使用:需进行烘炉处理(建议升温至200℃并保持2小时以上)
2、加热元件保护:
避免急冷急热
严禁在炉膛内加热含有腐蚀性、挥发性物质的样品
3、坩埚使用:
使用前预热,避免直接放入高温区
选择合适的坩埚材质(如石英、氧化铝、刚玉等)
4、温控系统:
定期校准热电偶
控温仪避免频繁断电重启
5、安全操作:
操作时佩戴高温手套
炉体表面高温,避免触碰
使用完毕后自然冷却至室温再开盖
1200℃坩埚实验炉技术参数表
| 电炉型号 | STR CMF2420-12 | STR CMF2530-12 | STR CMF3040-12 |
| 设计功率 | 3 kW | 5kW | 12 kW |
| 炉膛尺寸 (D×W×H) | Φ240×200 mm | Φ250×300 mm | Φ300×400 mm |
| 外形尺寸 | 550×650×800 mm | 800×900×900 mm | 900×900×1000 mm |
| 加热面数 | 四周加热 | 四周加热 | 四周加热 |
| 电源电压 | 220 V 单相 | 220 V 单相 | 380 V 三相 |
| 加热元件 | 高温合金电阻丝 | 同左 | 同左 |
| 控制方式 | 智能温控表，30段程序控温，PID调节 | 同左 | 同左 |
| 炉膛材料 | 氧化铝多晶纤维 | 同左 | 同左 |
| 控制精度 | ±1 ℃ | ±1 ℃ | ±1 ℃ |
| 设计温度 | 1200 ℃ | 1200 ℃ | 1200 ℃ |
| 工作温度 | 1100 ℃ | 1100 ℃ | 1100 ℃ |
| 热电偶型号 | K型 | K型 | K型 |
| 触发器 | 移相触发 | 移相触发 | 移相触发 |
| 蕞快升温速率 | ≤20 ℃/min | ≤20 ℃/min | ≤20 ℃/min |
| 建议升温速率 | ≤10 ℃/min | ≤10 ℃/min | ≤10 ℃/min |
| 安全保护系统 | 保险 + 空气开关，过流自动跳闸 | 同左 | 同左 |
| 开门保护系统 | 炉门行程开关，开门自动断电 | 同左 | 同左 |
| 保修期 | 一年保修，终身技术支持 | 同左 | 同左 |
可按需定制
特别提示（保修范围外）
耗材部分如：炉膛、加热元件、测温元件、石英管、样品坩埚等不在保修期内；
因使用腐蚀性气体或酸性气体造成的设备损坏不在保修范围内。
实验用小型井式电阻炉有1000度实验用小型井式电阻炉、1200度实验用小型井式电阻炉、1400度实验用小型井式电阻炉、2000度实验用小型井式电阻炉、2200度实验用小型井式电阻炉。
