显气孔体密测定仪：显气孔率体密测定仪

显气孔体密测定仪又称显气孔率体密测定仪,，显气孔体密测定仪是一种用于测定耐火材料显气孔率、体积密度、吸收率、真气孔率等物理性能的仪器，广泛应用于耐火材料的质量检测和研究中。

显气孔体密测定仪(显气孔率 体积密度测定仪)主要用于无机非金属材料如陶瓷、耐火材料、颗粒料等的气孔率、体积密度、吸水率、真密度的测定。

显气孔体密测定仪(显气孔率 体积密度测定仪)满足国家标准GB/T 2997《致密定形耐火制品 体积密度、显气孔率和真气孔率试验方法》、GB/T 2999《耐火材料 颗粒体积密度试验方法》、YB/T5200《致密耐火浇注料显气孔率和体积密度试验方法》技术要求。

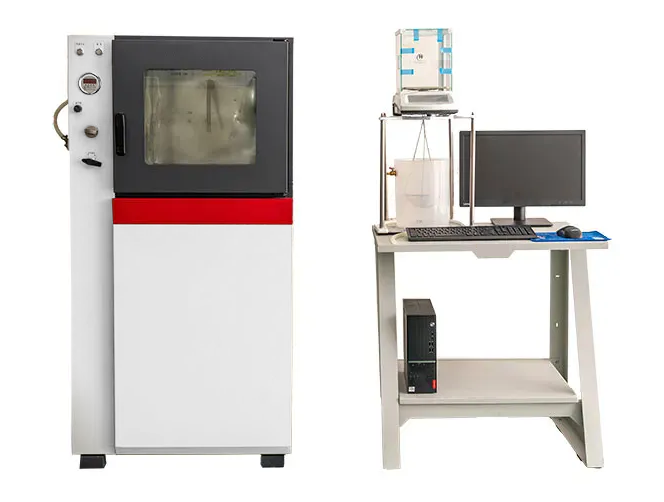

显气孔体密测定仪仪器结构

显气孔体密测定仪通常由抽真空系统、称量装置和控制部分组成。抽真空系统是将真空泵和真空容器组装在一起，采用柜式结构，便于操作和观察。称量装置一般采用2000g电子天平，精度可达10mg，部分型号还配备防风型悬挂式悬浮称量箱。

显气孔体密测定仪主要技术参数

型 号 Model	STR AP/BD501	STR AP/BD502
天平最大称量 Max.weight of balance(g)	2000	2000
天平精度 Balance accuracy(mg)	10	10
抽真空部分压力 Air press of vaccumize(Pa)	＜2500	＜2500
抽真空部分体积 Vacuumize volume(mm)	400×350×340	400×350×340
抽气速率 Pumping rate（L/s）	4	4
数据处理 data processing	人工 manual work	电脑 IPC
操作模式 Operating mode	手动 Manual mode	自动 Automatic mode

仪器用途

显气孔体密测定仪主要用于测定耐火材料的显气孔率、体积密度、吸收率、真气孔率等物理性能。这些参数对于评估耐火材料的质量和性能至关重要。

显气孔体密测定仪工作原理

仪器通过抽真空的方式使试样中的气体排出，然后通过称量试样在空气中的重量和在液体中的悬浮重量，计算出试样的显气孔率、体积密度等参数。

显气孔体密测定仪操作步骤

将试样放入真空容器中。

启动真空泵，将容器内的空气抽出，达到设定的真空度。

向容器内注入液体（如水），使试样完全浸没。

使用电子天平称量试样在空气中的重量和在液体中的悬浮重量。

根据公式计算显气孔率、体积密度等参数。

优势

结构合理：采用柜式结构，体积小，重量轻，便于操作和维护。

称量准确：配备高精度电子天平，称量速度快，精度高。

数据处理：部分型号配备微机控制系统，可自动采集数据、处理和存储结果，并支持打印试验报告。

应用领域

显气孔体密测定仪广泛应用于耐火材料的生产和研发领域，用于检测耐火砖、浇注料等材料的物理性能。

主要技术指标
天平：最大称量2000g，精度10mg。
腔内绝对压力：≤2500Pa。
测试试样：可同时测试6个50×50×50mm的试样。
抽真空部分体积：250×300×250mm。
抽真空部分重量：约75kg。
外形尺寸：约450×590×1230mm。

显气孔率体密测定仪

显气孔体密测定仪GB2997

apbd02显气孔体密测定仪

xqk04显气孔体密测定仪

显气孔体密测定仪制造厂

显气孔体密测定仪XQK02

显气孔率体密测定仪原理

显气孔率体密测定仪XQK02

显气孔体密测定仪使用时需要注意的事项：

仪器准备与校准

 校准仪器：在使用前，应定期对仪器进行校准，确保其测量结果的准确性。

 检查设备完整性：确保真空系统、称量装置等部件完好无损，无泄漏或损坏。

样品处理

 样品干燥：在进行显气孔体密测定前，样品需要干燥至恒重，通常在105°C至110°C的温度下进行干燥。

 样品清洁：确保样品表面清洁，无灰尘、油污或其他杂质，这些杂质可能影响测试结果。

测试过程

 真空处理：将样品放入真空容器中，抽真空至剩余压力小于2500Pa，并保持一定时间（如15分钟），以确保样品中的气体完全排出。

 液体浸润：在真空条件下，向容器中注入浸液（如水或矿物精），确保样品完全浸没，并保持一段时间（如30分钟），以使样品充分饱和。

 称量操作：在称量过程中，应轻拿轻放，避免样品受到冲击或振动，影响测量精度。

 擦拭操作：从浸液中取出样品时，需用浸液饱和的棉毛巾小心擦拭，避免将气孔中的液体吸出。

数据记录与计算

 精确记录：记录所有测量数据时，应精确至小数点后两位，确保数据的准确性。

 温度控制：在测量过程中，应记录浸液的温度，因为温度变化可能影响浸液的密度，从而影响测试结果。

安全与维护

 安全操作：在操作过程中，应佩戴适当的防护装备，如手套和护目镜，以防止液体溅出或样品碎片造成伤害。

 仪器保养：使用后，应清洁仪器，特别是真空系统和称量装置，避免残留液体或样品对仪器造成腐蚀。

结果分析

 误差分析：如果样品与水发生化学反应（如水化反应），可能导致测试结果出现误差，此时可考虑使用矿物精代替水进行测试。

 重复性测试：为了确保结果的可靠性，建议对同一样品进行多次测试，并取平均值。

通过严格遵守这些注意事项，可以确保显气孔体密测定仪的测试结果准确可靠，同时延长仪器的使用寿命。
